Abluftschlauch für Klimagerät: Mauerdurchbruch ohne Staub



Ergebnis



Inhaltsverzeichnis

Einleitung

Ergebnis

Vorbereitungen

Umsetzung 1

Umsetzung 2

Umsetzung 3

Umsetzung 4

Für einen besseren Überblick über das Vorhaben sei zunächst das Ergebnis eines bereits fertiggestellten, ähnlichen Mauerdurchbruches, beschrieben.

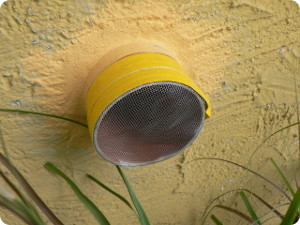

Die folgenden Bilder zeigen die fertige bauliche Situation von innen und aussen, sowie den Trotec PAC 2000 Sverschlossenen Durchgang bei Nichtbetrieb und dessen Deckel.

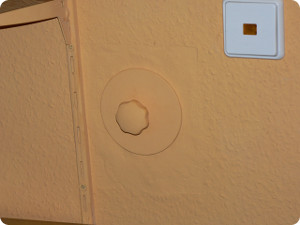

Das Durchgangsrohr besteht aus einem KG Rohr DN110, und der Deckel aus einer für KG 110er Rohre vorgesehenen Abschlusskappe, in die ein passender Griff eingeschraubt ist.
Griff und Deckel wurden mit der Farbe der umgebenden Tapete gestrichen.
Das hier verwendete Klimagerät ist ein Trotec PAC 2000 S. Dies ist das kleinste Gerät der PAC Serie und reicht für die meisten Zimmergrössen in Wohnhäusern gut aus.
Auf dem Bild ist das Klimagerät absichtlich zur Seite gedreht, um die wahren Verhältnisse, insbesondere den Abluftschlauch, zu zeigen.
Die Tür führt auf einen Balkon, was den Durchbruch von aussen sehr erleichtert hat.
Hier wird beschrieben, was man mit dem KG Rohrsystem noch so alles machen kann.


Erstes Bild: Der Stutzen (orange), wie er im Rohr steckt. Er besteht ziemlich genau aus dem aussen abgesägten Stück des Durchgangsrohres.
Das innere Ende des Durchgangsrohres hat einen erweiterten Kragen, in den ein anderes baugleiches Rohr -in diesem Fall das abgesägte Stück- genau hineinpasst.
Die unterschiedlichen Durchmesser des Rohres und des (weisen) Abluftschlauches wurden mit selbstklebendem Filzband ausgeglichen und schliesslich mit grauem Klebeband fixiert.
Das sieht zwar etwas nach Bastelei aus, ist aber technisch einwandfrei und dürfte das Klimagerät mit Sicherheit überdauern.

Klimagerät Abluftschlauch    KG-Rohr Abdeckkappe    KG-Rohr Deckel Luftaustritt Klimaanlage

Dieser Mauerdurchbruch dient auch als nächtliche Kaltluftquelle bei (tagsüber) sommerlicher Hitze, und unterstützt dadurch die Fensterlüfter.
