Umbau eines Glasgewächshauses nach Zerstörung durch Hagel

Umbau 3

Inhaltsverzeichnis Einleitung (Urzustand) Umbau 1 (Neuer Zustand) Umbau 2 (Dachlattung) Umbau 3 (Dachlattung) Umbau 4 (Wellbahn) Umbau 5 (Details) Umbau 6 (Dachfenster) Allgemeine Anmerkungen

Befestigung der horizontalen Holzlatten an der vorhandenen (vertikalen) Alu-Rahmenstruktur des Gewächshauses.

Die Holzlatten dienen als Montagegrundlage für die Polyesterwellbahnen. Holz hat zudem den Vorteil, dass man ohne vorzubohren direkt schrauben kann, und dass man, wenn irgendwas nicht auf Anhieb passt, fast beliebig nahe an vorhandenen Schraublöchern nochmal schrauben kann, bei nahezu gleichbleibender Festigkeit.

Der besseren Orientierung wegen sei zunächst der Originalzustand mit Glasscheiben gezeigt.

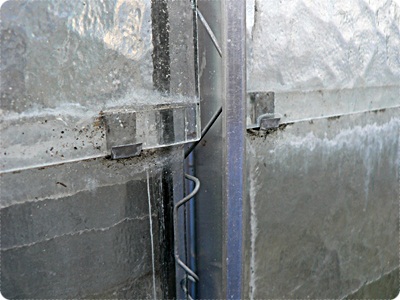

Im linken Bild (Foto) blickt man von aussen schräg auf den Höcker eines vertikal stehenden Alu-Trägers. Rechts und links davon sind Glasscheiben mit (nur links sichtbaren) Federn am Träger fixiert. Der Höcker dient auch zum Festhalten der Federn.

Zusätzlich sieht man zwei metallene Haken, die auf den unteren Glasscheiben aufliegen und in die die nächsthöheren Glasscheiben eingehängt sind.

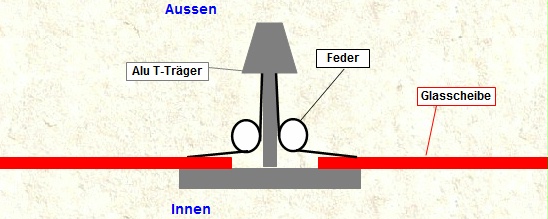

Die Skizze zeigt das selbe mit Blickrichtung entlang eines Alu-Trägers.

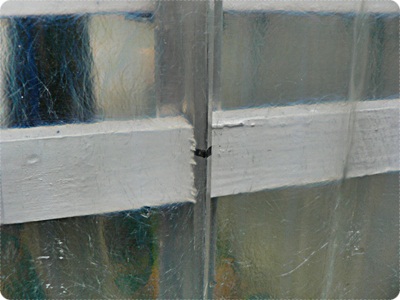

Im linken Bild (Foto) blickt man wieder von aussen schräg auf den Höcker eines vertikal stehenden Alu-Trägers. Von rechts und links stossen weisse Holzlatten an.

Man blickt durch die Polyesterwellbahn hindurch, deshalb ist das Foto etwas milchig.

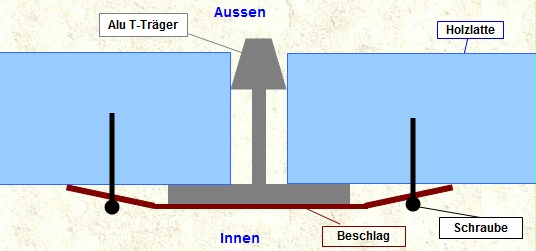

Die Skizze rechts zeigt wieder das selbe  mit Blickrichtung entlang eines Alu-Trägers.

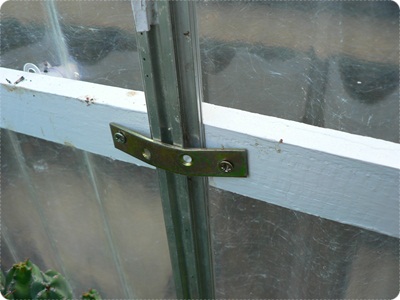

Das folgende linke Bild zeigt die Befestigung auf der Innenseite des Gewächshauses. Die Biegung des Beschlages geschieht allein durch die Kraft beim Hineindrehen der Schrauben.

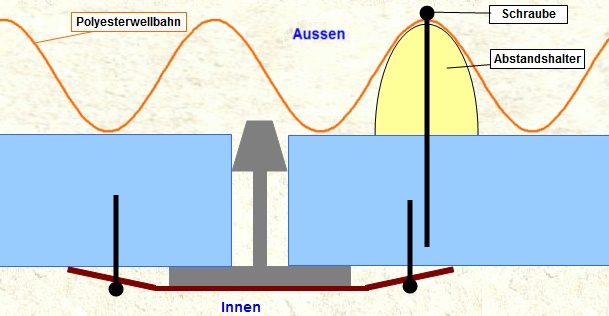

Die Skizze rechts zeigt alles nochmal mit aufmontierter Polyesterwellbahn. Befestigungen (mit Abstandshalter) alle ca. 3 bis 6 Wellen sind ausreichend. Man erkennt, dass die Höcker der Alu-Träger die Polyesterwellbahn ggfs. etwas behindern, und die Befestigung der Polyesterwellbahn gewissen räumlichen Einschränkungen unterworfen ist (räumlicher Konflikt mit den Höckern). Beides hat sich in der praktischen Umsetzung als nicht besonders relevant herausgestellt.

Zum Fixieren der Holzlatten nimmt man am besten einen Satz Klammern zu Hilfe.
