Drehstrom in einfachen Worten


Messung von Spannungen (1,5V--  und 230V~)



Inhaltsverzeichnis

Einleitung

Unterschied zwischen Strom und Spannung

Messung von Spannungen

Bemerkungen zum elektrischen Strom

230V Wechselspannung im Detail

400V Wechselspannung im Detail

Dreiphasige Wechselspannung im Detail (1)

Messung von Spannungen am Drehstromnetz

Dreiphasige Wechselspannung im Detail (2)

Dreiphasige Wechselspannung im Detail (3)

Stern- und Dreieckschaltung



Spannung ist in der Regel sehr einfach messbar.

Dafür gibt es sogenannte Multimeter oder Vielfachmessinstrumente in allen Preisklassen.

Die folgenden Bilder zeigen die Verhältnisse. Gemessen und angezeigt wird in allen Fällen eine Spannung.



(Die meisten Multimeter können auch andere Grössen messen als nur Spannung; diese müssen also vor der Messung zuerst auf "Spannung" eingestellt werden)

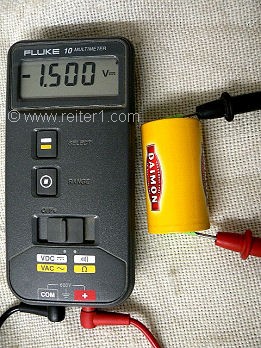

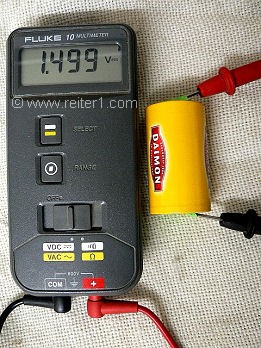

Als Erstes wird eine 1,5 V Monobatterie gemessen. Wenn man die Messspitzen (in den Bildern schwarz und rot) vertauscht, dann ändert sich auch das Vorzeichen der gemessenen Spannung, erkennbar am Minuszeichen im rechten Bild. Weiterhin sieht man an dem Symbol neben dem V (---),  dass es sich um Gleichspannung handelt (mittleres Bild).

Spannungsmessung  Batterie 1,5V


Auf den Bildern sind blanke, also berührbare Kontakte zu erkennen. Bei so kleinen Gleichspannungen ist das völlig unbedenklich: Die Pole der Batterie selbst sind ja auch nicht geschützt.

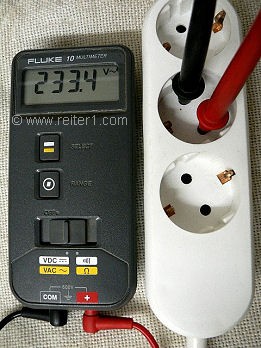

Nun wird eine 230V Steckdose gemessen, und jetzt wird es potentiell gefährlich.


Das Multimeter und die Messleitungen (und natürlich auch die Dreiersteckdose) dürfen keinerlei Beschädigungen aufweisen; Das Multimeter ist zuerst anzuschliessen, und erst danach darf die Dreiersteckdose mit 230V~ verbunden werden.

Wann immer man an der Apparatur etwas verändern will, muss zuerst die Dreiersteckdose von 230V~ getrennt werden.


Wenn man die Messspitzen vertauscht, dann ändert sich nichts, offenbar hat Wechselspannung kein Vorzeichen. Dies wird später verständlich werden. Weiterhin sieht man an dem Symbol neben dem V (~), dass es sich tatsächlich um Wechselspannung handelt (mittleres Bild). Das Symbol "~" steht weltweit für Wechselspannung.


Spannungsmessung 230V    Spannungsmessung 230V


Messung zwischen 0V und Erde: 0,064V~, also fast 0V, so wie es sein sollte.





Damit das Multimeter überhaupt etwas messen kann, muss ein -wenn auch sehr kleiner- Strom hindurchfliessen.

Das Multimeter ist also ein besonderer Verbraucher, der nur sehr sehr wenig Strom benötigt.

(Dass die meisten Multimeter zusätzlich eine Batterie haben ändert nichts an den grundlegenden Gedankengängen. Es gibt auch Multimeter ohne Batterie).

Es ist zwar nicht richtig, von "Stromverbrauch" zu reden, allerdings stört es auch nicht sehr für das grundlegende Verständnis.
